L'utilisation de Tables des Matières est un atout majeur du MiniDisc. Elles permettent en effet une gestion judicieuse des données. Le premier échange d'information entre un MiniDisc et son lecteur est le contenu de la Table des Matières. Il en existe deux sortes :

 La Table des Matières TOC (Table Of Contents), non enregistrable, toujours en relief, présente à la fois sur les MiniDisc préenregistrés et les MiniDisc enregistrables

 La Table des Matières Utilisateur UTOC (User Table Of Contents), enregistrable, toujours magnétique, présente uniquement sur les MiniDisc enregistrables

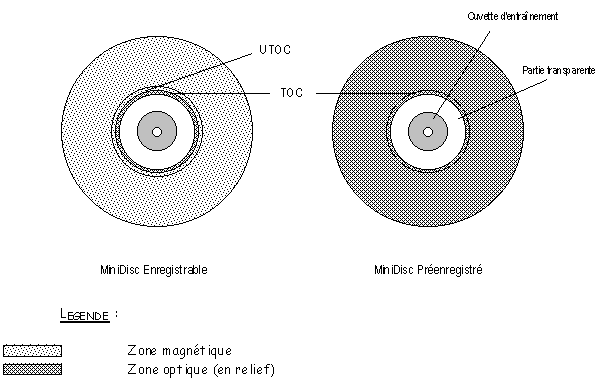

 La TOC est une zone de données toujours optique et occupe deux clusters sur le disque, situés près du centre; sa taille n'est cependant pas de deux clusters, mais de un secteur (le système utilise une marge de sécurité), soit 2352 octets dont :

 2336 octets de données

 12 octets de synchro

 2 octets d'adresse de cluster

 1 octet d'adresse de secteur

 1 octet de mode déterminant le type de données contenues dans le secteur



 La UTOC suit la TOC. Elle se trouve dans la partie magnétique et occupe trois clusters du disque. Elle présente les mêmes caractéristiques que la TOC excepté pour les octets de données qui sont totalement différents.



Par analogie, on peut tout à fait comparer un MiniDisc ou un CD à un livre écrit en caractères Braille où chaque petit ergot représenterait l'état fondamental "1" ou "0" et dans lequel les mots seraient mélangés, entrelacés, d'une façon particulière (modulation EFM et entrelacement ACIRC), l'espacement entre les caractères étant bien défini (grâce aux données ADIP). En ouvrant ce livre, l'appareil se reporte immédiatement à la Table des Matières; s'il ne voit rien, il considère ce livre comme vierge même s'il contient quelque chose.

Une illustration typique consiste à effectuer un "ALL ERASE" sur le disque, vous tapez "OK" et instantanément, plus rien ! Mais ce n'est qu'illusion, toutes les données enregistrées sont encores présentes sur le MiniDisc, seule la UTOC à été réinitialisée, le disque est donc considéré comme vierge. Pour réellement effacer les données, il faudrait réenregistrer. Toutes les fonctions d'édition comme les INDEX de pistes, DEPLACEMENT, SUPPRESSION, COPIE (seulement pour les appareil MiniDisc multipistes), COMBINAISON de pistes, NOMINATION de pistes, FUSION de pistes, etc, sont exécutées uniquement au sein de la UTOC. Les données audio ne sont jamais manipulées sauf dans les MiniDisc multipistes.

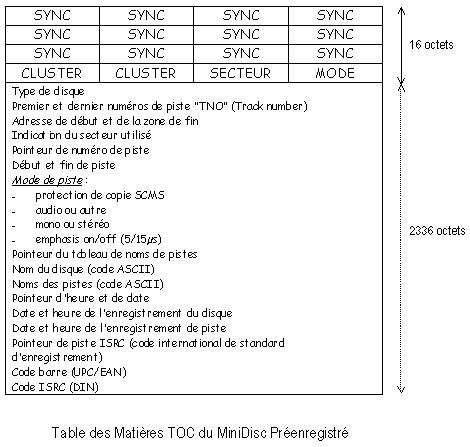

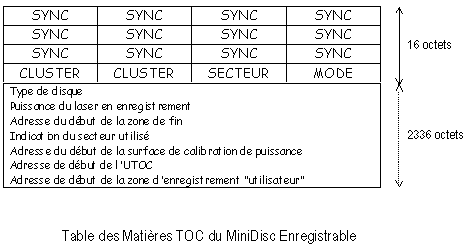

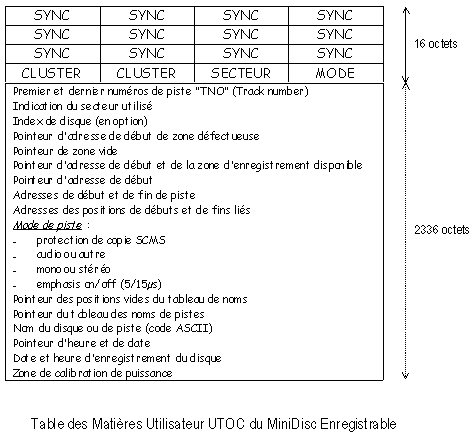

Contenus des différentes TOC et de la UTOC :

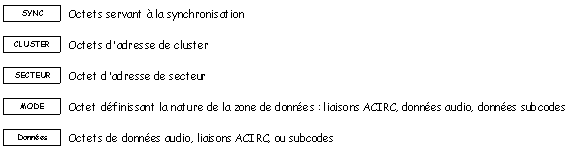

Légende :
