La méthode d'enregistrement sur le disque possède de nombreuses similitudes avec l'enregistrement CD: Modulation EFM (Eight To Fourteen) et l'entrelacement dernière génération ACIRC (Advanced Cross Interleave Reed Solomon Code) sont utilisés pour coder les données. L'efficacité de la combinaison de ces deux systèmes a permis à nos CD de ne pas trop souffrir des rayures, traces de doigts, poussières, et autres tortures quotidiennes.
Si la durée de vie d'un CD est d'environ dix ans (en moyenne), celle du MiniDisc est au moins multipliée par un facteur 2 en raison de l'isolement du disque dans sa cartouche et de la nouvelle génération de correction d'erreur ACIRC. Sur le disque, les données sont organisées en "petits paquets", appelés

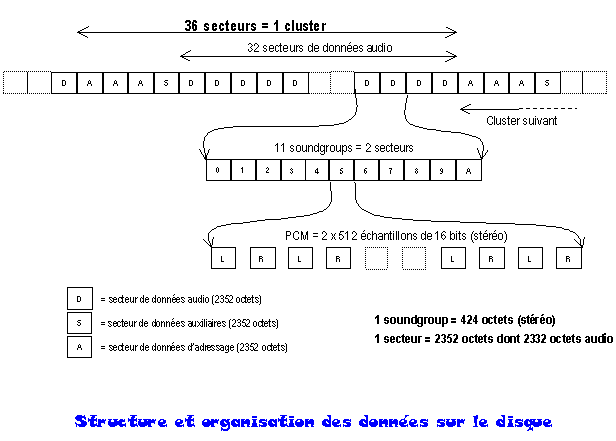

Composition générale des données sur le disque :
Le système ATRAC comprime les données PCM sur 512 échantillons de 16 bits, dans chaque canal, soit 1024 octets en 212 octets, soit un taux de compression de 1024 / 212 = 4,83 : 1
1 soundgroup
= 11,6 ms = 212 octets mono = 424 octets stéréo1 secteur
= 5,5 soundgroups x 424 octets = 2332 octets d'audio mais il contient en réalité 2352 octets1 cluster
= 32 secteurs audio x 2332 octets = 74 624 octets1 cluster
= 74 624 octets / 424 octets = 176 soundgroups1 cluster
= 176 soundgroups x 11,6 ms = 2,0416 secondes stéréo ou 4,0832 secondes mono
Composition d'un cluster
:

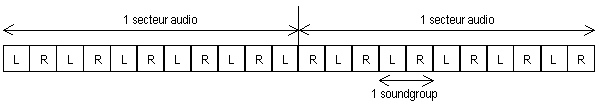

Les 32 secteurs audio contiennent les informations sonores des canaux gauche et droit. Il faut 11 soundgroups pour former 2 secteurs : En prenant deux secteurs contigus, le premier contient 5 soundgroups complets (canaux gauche et droit) plus un soundgroup du canal gauche. Le deuxième secteur contient un soundgroup du canal droit et à nouveau 5 soundgroups complets.
Les 3 secteurs d'adressage sont indispensables uniquement pour le MiniDisc enregistrable. Il contiennent des informations d'entrelacement ACIRC sur le cluster précédent et le suivant. Ils sont nécessaires pour la fiabilité du système.
Le secteur de données auxiliaires, ou subcode, est le même que le CD. Il contient les codes P, Q, R,...Z. Pour le MiniDisc préenregistré, on compte 4 de ces secteurs par cluster (nécessaire pour la synchro CLV) tandis que le MiniDisc enregistrable n'en contient qu'un seul. il contient des informations diverses comme l'affichage de texte, etc.

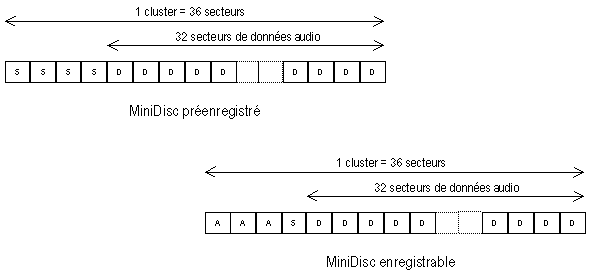

Le MiniDisc Préenregistré, comme le CD, s'organise en clusters contenant 32 secteurs de données audio et 4 secteurs de données auxiliaires (ou subcodes) qui contiennent les informations de synchro CLV et d'affichage (texte, paroles de chanson, graphiques,...). Ces subcodes sont plus connus sous le nom "codes P, Q, R,...Z".
Le MiniDisc Enregistrable contient aussi 36 secteurs par cluster dont 32 secteurs de données audio. La différence avec le MiniDisc préenregistré est dans les 4 secteurs restants : 3 sont des secteurs d'adressage et 1 de données auxiliaires.
Dans les deux types de MiniDisc, ces secteurs sont enfin composés de groupes de sons élémentaires appelés soundgroups représentant respectivement 11,6 ms de programme audio.

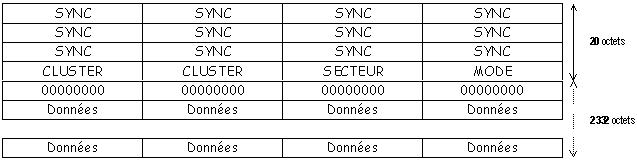

Composition d'un secteur :
Dans l'organisation des données,
chaque secteur représente 2352 octets dont 20 octets d'adressage et de contrôle, et 2332 octets de données (comme le CD-ROM). Sur ces 2352 octets, nous avons :

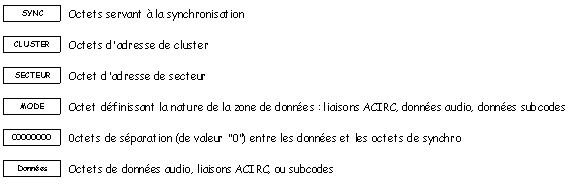

Légende :

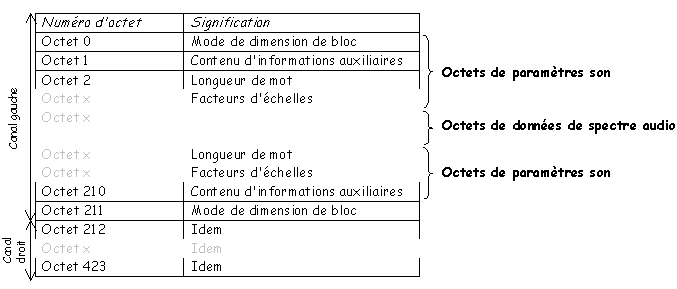

Composition d'un Soundgroup stéréo (424 octets)
:
La Modulation ADIP :
L'adressage est nécessaire comme dans tout support de données informatiques car le système a sans cesse besoin de savoir à quel type de données il a affaire, où il se trouve et où il doit aller.
Le système d'adressage est possible grâce à

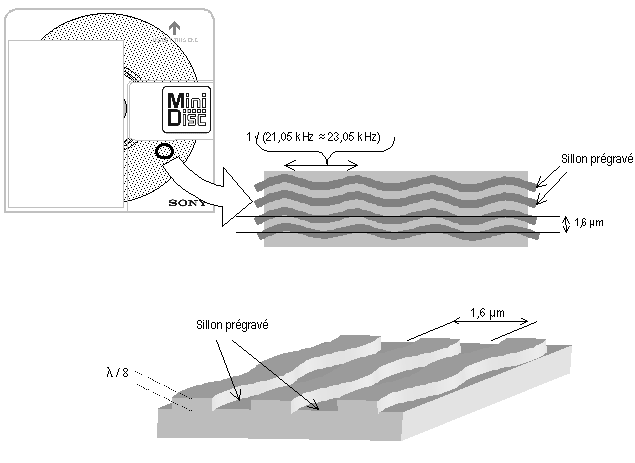

Les données ADIP sont inscrites uniquement à la fabrication du disque enregistrable
, elles constituent d'ailleurs une étape prioritaire. Le MiniDisc préenregistré ne contient pas d'adresses ADIP, ce sont les informations contenues dans les données auxiliaires qui servent à la synchro et à l'adressage du système, c'est-à-dire à l'asservissement du moteur d'entraînement du disque et du servomoteur de mise au point.Les adresses ADIP préenregistrées sur le support magnétique servent de siège aux adresses d'enregistrement de clusters et de secteurs (voir plus haut)

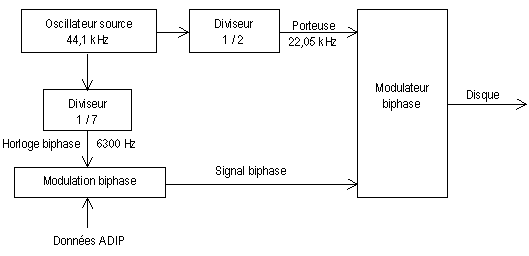

. Le schéma ci-dessous représente le principe de la modulation ADIP.
Les données de la séquence sont
modulées en biphase, une porteuse de 22,05 kHz vient moduler le signal de l'horloge biphase (6300 Hz) et le résultat de l'opération est gravé sur le disque. Il faut savoir que selon la quantité de 1 et de 0 qui arrivent à l'entrée de la modulation biphase, la fréquence de la porteuse varie entre 21,05 kHz et 23,05 kHz. Ces informations ADIP serviront autant à l'adressage des données qu'à l'asservissement du servomoteur de mise au point et d'entraînement du disque.
Composition d'une séquence ADIP (42 bits)
:
4 bits de synchro
16 bits (2 octets "CLUSTER") d'adresse de cluster
8 bits (1 octet "SECTEUR") d'adresse de secteur
14 bits d'un signal de redondance cyclique ACIRC; ces 14 bits sont issus du nouveau codage de correction d'erreurs CIRC du CD (Advanced CIRC)
Il est important de rappeler que le Pregroove n'est présent qu'UNIQUEMENT sur les MiniDiscs enregistrables.
Remarque : Lorsque l'on bascule en Mode Test (voir Le Mode Test), on peut lire l'adresse actuellement lue en affichage hexadécimal : par exemple l'adresse @ 032 1F correspond au cluster numéro 32, secteur 32 (1F = 31 en décimal mais ici le zéro compte).
