Le bloc de détection se situe à la fin de la chaîne optique, il détecte ou non la présence et le niveau de lumière pour les différents faisceaux. Il permet de convertir les données lumineuses en données électriques. Le bloc de détection du MiniDisc est quasiment identique à celui du CD; la différence se trouve au niveau du prisme de Wollaston où les faisceaux ne sont plus traités de la même façon. Le MiniDisc possède des récepteurs supplémentaires I et J.

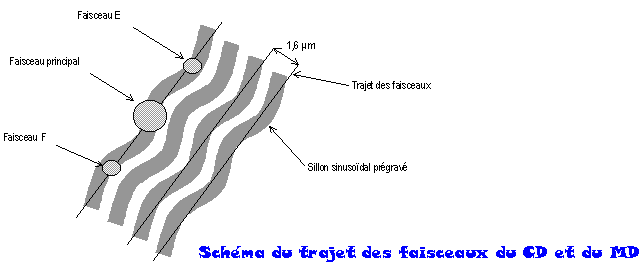

D'après ce schéma, nous pouvons voir que les faisceaux suivent un trajet rectiligne par rapport au sillon prégravé. En conséquence, les différentes réflexions ne seront pas uniformes mais légèrement déviées selon le point où elles se trouvent.

Rappelons que

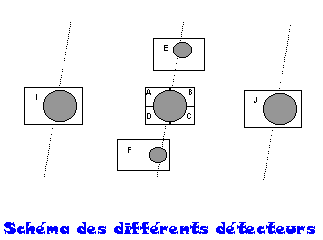

A l'entrée du prisme de Wollaston, nous avons :

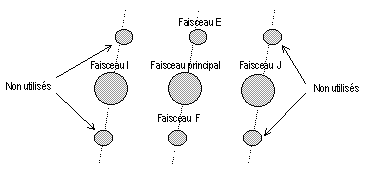

A la sortie du prisme de Wollaston, nous avons :

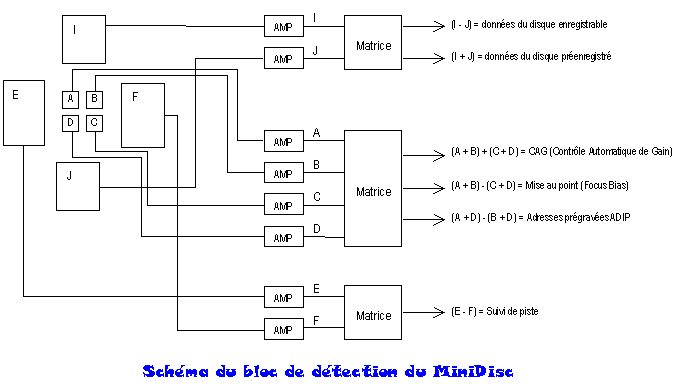

Composition du Bloc de Détection :



 une fragmentation du faisceau principal en 4 segments détecteurs A, B, C et D

 un détecteur pour chaque faisceau E et F

 un détecteur pour chaque faisceau I et J







Le Pregroove dévie les différents faisceaux et fait donc varier le niveau lumineux sur les détecteurs. Ces déviations doivent être stables et cohérentes; une lecture correcte correspond à un mouvement circulaire parfait des faisceaux. Dès que le système détecte un mouvement elliptique ou autre, les asservissements corrigent le défaut.

Selon la quantité de lumière qu'il reçoit, chaque détecteur transforme le signal lumineux en signal électrique. Dans le cas d'un MiniDisc enregistrable (signal magnétique), le système sait qu'il doit s'attendre à recevoir un niveau de réflectivité bas et constant tandis que dans le cas d'un MiniDisc préenregistré (signal en relief), ce niveau sera plus élevé et variable.

Une expérience simple permet d'illustrer la commutation entre basse et haute réflectivité; il suffit de prendre un MiniDisc enregistrable et de boucher, à l'aide d'un collant, le petit trou se situant au-dessus du trou de protection d'enregistrement : la lecture ne fonctionne plus car pour l'appareil, il s'agit d'un MiniDisc à haute réflectivité (MiniDisc préenregistré) et le retour de lumière n'est pas suffisant par rapport au niveau attendu. Ce petit système tout simple permet à l'appareil de savoir immédiatement le type de MiniDisc auquel il a affaire, sans devoir lire au préalable la Table des Matières, faire des tests de réflectivité, ce qui prendrait plus de temps. Une remarque importante cependant, il faut savoir que les MiniDisc enregistrables et MiniDisc Data possèdent une zone en relief et une zone magnétique tandis que les MiniDisc préenregistrés sont uniquement en relief, exactement comme le CD.

Les détecteurs de faisceau I et J (issus du prisme de Wollaston) sont utilisés pour interpréter les données audio de type magnétique ou en relief et les segments détecteurs A, B, C et D sont utilisés pour plusieurs contrôles :









Rôles des différents détecteurs :



 I - J = 0 implique qu'il s'agit d'un signal optique. Les données audio "1" et "0" sont obtenues par somme des normes des deux vecteurs :

I + J = 0 correspond à la valeur "0"

I + J ¹ 0 correspond à la valeur "1"



 I - J ¹ 0 implique qu'il s'agit d'un signal magnétique. Les données audio "1" et "0" sont obtenues selon le résultat de l'équation :

I - J < 0 correspond à la valeur "0"

I - J > 0 correspond à la valeur "1"



 (A + B) + (C + D) permet le CAG (Contrôle Automatique de Gain). Selon la quantité de lumière présente sur les segments, un asservissement de la puissance du laser s'effectue simultanément pour un Carrier-to-Noise Ratio d'au moins 46 dB (voir La Modulation MFM).

 (A + C) - (B + D) gère la mise au point de l'objectif. Le résultat R de l'équation doit être égale à 0. Si R < 0 ou R > 0, une mise au point est effectuée par asservissement.

 (A + D) - (B + D) transmet la modulation ADIP prégravée et permet donc le contrôle de la vitesse du servomoteur entraînant la rotation du disque, ce qui permet de lire à vitesse linéaire constante : le système CLV (Constant Linear Velocity).

 (E - F) sont affectés au suivi de piste, c'est-à-dire au servomoteur de l'avance du bloc optique.
